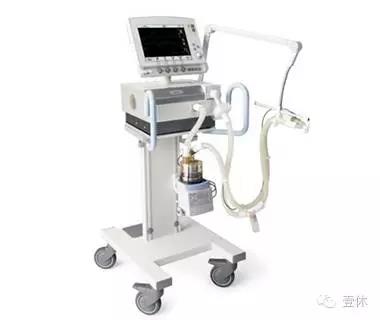

Servo-i呼吸機在使用中突然黑屏,隨后報警。現將檢修過程介紹如下 , 供參考。

1 、故障現象

插上電源,電源指示燈亮,打開開關,呼吸主機工作,但顯示屏黑屏,隨后報警。

2 、分析與檢修

根據工作原理分析, Servo-i呼吸機分為兩大部分:顯示屏和主機。(主機的作用是:控制吸氣回路和呼氣回路。其主要組成是:PC 1770 Main back-plane 主背板; PC 1771 Control, including a Lithium battery(C)控制,包括鋰電池;PC1772 Monitoring, including Lithium battery (M) 監測, 包括鋰電池; PC 1778 Standard connectors & DC/DC (P)通訊接口; PC 1781 Pressure transducer, 2pcs(T)壓力傳感器;PC 1784 Expiratory channel (F)呼氣管道; AC/DC Converter 交流/直流轉換;Internal fan 內置風扇; Mains supply inlet 電源插口。

根據故障現象,初步判斷發生此故障的原因有2種:

(1)顯示屏內部電路出現故障, 導致顯示管不工作而黑屏。

(2)主機出現故障。先把連接主機的電纜線連接到同種型號能正常工作的其他呼吸機主機上,發現顯示屏工作正常。由此判定黑屏現象由主機出現故障所致。

先檢查通訊接口板PC 1778( Stan-dard Connectors & DC/DC)上的N28 CONTORL UNIT 接口的輸出,因?yàn)?N28端口是連接顯示屏的唯一通訊接口。

PC 1778(Standard Connectors & DC/DC)板的主要作用是負責主機與顯示屏的數據通訊并提供+12 V的電壓供給。

N28 CONTORL UNIT接口的1號接口 +12 V—UNREG- PANEL 是+12V電壓供給接口; 2號接口GND 是接地 ; 3號接口 LED- CONTORL 是屏幕顯示燈控制 ; 4號接口 ON - OFF - CON-TROL是開關控制; 5號接口 CAN - PANEL- H 和6號接口 CAN- PANEL- L是通訊接口。

根據現象分析,指示燈亮,說明 3號接口工作正常。打開開關, 主機能工作, 說明4號接口工作正常。初步懷疑1號、5號和6號接口出現故障。用示波器測量5號和6號接口有信號輸出。用萬能表測量1號接口, 黑筆頭接N28上的2號接口上, 紅筆頭接N28上的1號接口上,萬能表讀數是+2 V, 正常工作電壓是 +12 V。根據檢查結果, 初步判定通訊接口板PC 1778 ( Standard Connectors &DC/DC)上電壓電路出現故障。

順著電壓電路繼續檢查, 發現T4穩壓管輸入是 +15 V, 輸出只有 +2 V, 懷疑T4穩壓管出現故障。更換T4, 故障排除。
